閥門焊接連接方式介紹以及焊接示意圖介紹更新日期:2018-11-15
閥門焊接連接:焊接連接是指閥門閥體帶有焊接坡口,通過焊接方式與管道系統相連的一種連接形式。

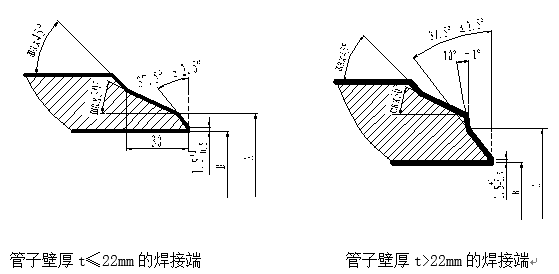

GB/T 12224、API600、ASME B 16.34等標準對焊接坡口做出了規定,其焊接坡口形式如下:
GB/T 12224、API600、ASME B 16.34等標準對焊接坡口做出了規定,其焊接坡口形式如下:

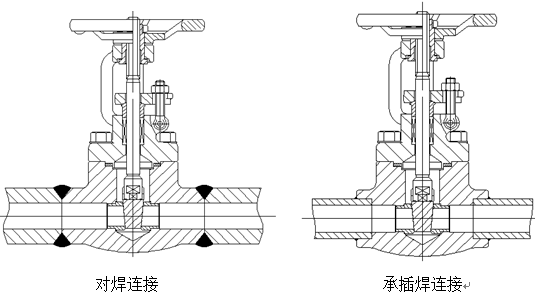

閥門與管道的焊接連接分為對焊連接(BW)與承插焊連接(SW),承插焊端應符合JB/T 1751的規定。對焊連接(BW)可適用于各種尺寸、各種壓力以及高溫的工況,承插焊連接(SW)一般適用于≤DN50的閥門。
